DeepSeek 视觉原语

日期：2026-05-01
视角：大模型/多模态模型研究与工程化落地
主论文：Thinking with Visual Primitives
关联底座论文：DeepSeek-V4: Towards Highly Efficient Million-Token Context Intelligence

0. 资料与可信度说明

我核验到的 DeepSeek “v4.0” 正式论文/技术报告是 DeepSeek-V4，标题为 DeepSeek-V4: Towards Highly Efficient Million-Token Context Intelligence。它目前不是以 arXiv 页面为主入口，而是发布在 Hugging Face 的 DeepSeek-V4 系列仓库中：

DeepSeek-V4-Pro 模型页与论文 PDF：https://huggingface.co/deepseek-ai/DeepSeek-V4-Pro
DeepSeek-V4-Flash 模型页与论文 PDF：https://huggingface.co/deepseek-ai/DeepSeek-V4-Flash
V4 官方 collection：https://huggingface.co/collections/deepseek-ai/deepseek-v4
本地已下载备份：analysis/sources/DeepSeek_V4.pdf

多模态论文来源：

用户提供本地 PDF：Thinking_with_Visual_Primitives.pdf
官方 GitHub 页面：https://github.com/deepseek-ai/Thinking-with-Visual-Primitives
本地正文抽取：analysis/extracted/thinking_with_visual_primitives.txt

重要校正：用户说的 “DeepSeek v4.0” 在官方命名里是 DeepSeek-V4。这篇多模态论文的语言底座直接引用的是 DeepSeek-V4-Flash，所以找 V4 论文不是旁支材料，而是理解多模态模型 token 效率、长上下文能力、后训练范式的关键。

1. 两张核心讲解图

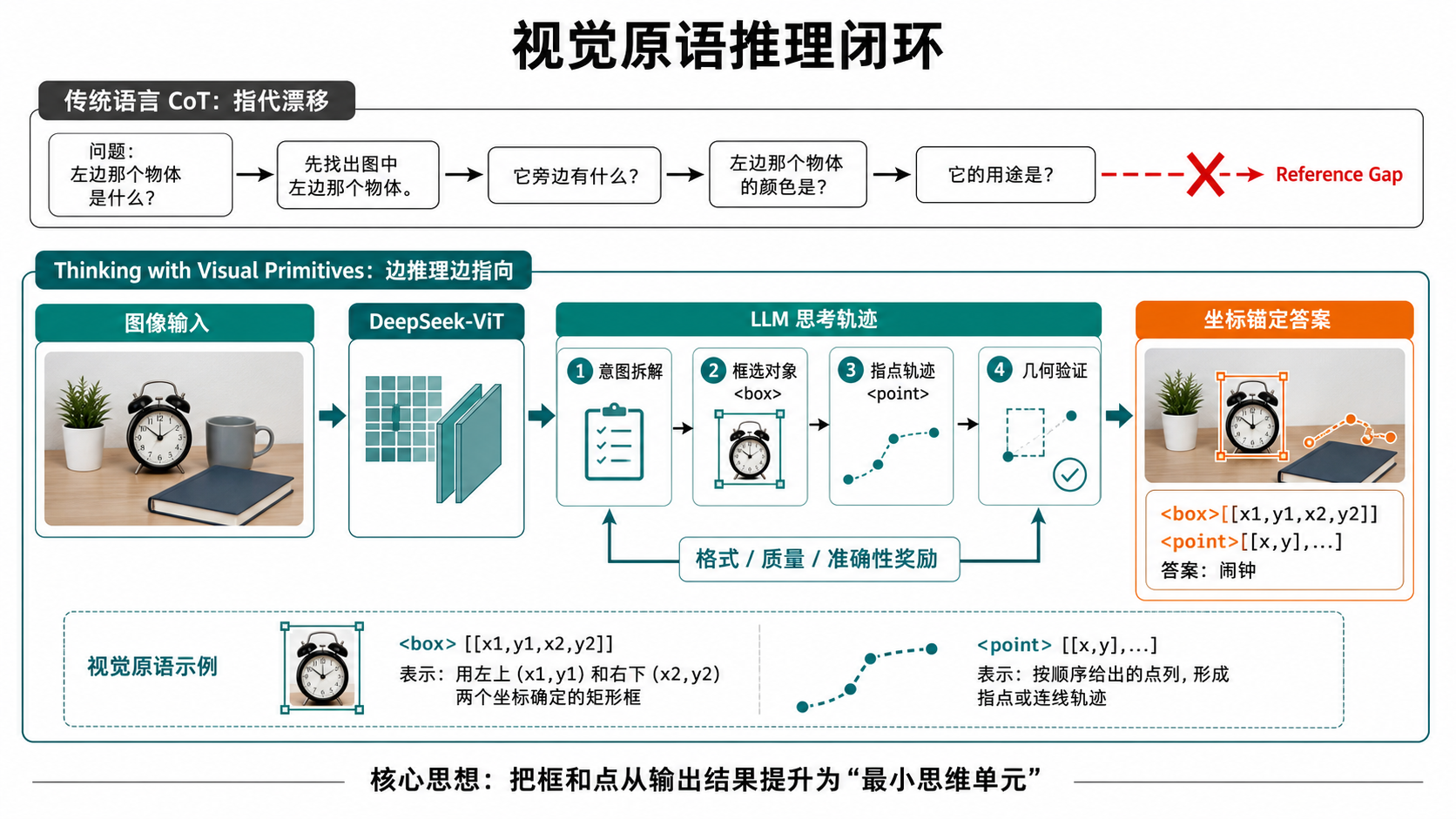

图 1：视觉原语推理闭环

视觉原语推理闭环

这张图解释主论文最核心的思想：传统多模态 CoT 主要在语言空间里说“左边那个”“旁边那个”，但这些自然语言指代很容易在复杂图像中漂移；Thinking with Visual Primitives 把框和点插入推理轨迹中，让模型在推理时显式绑定坐标。

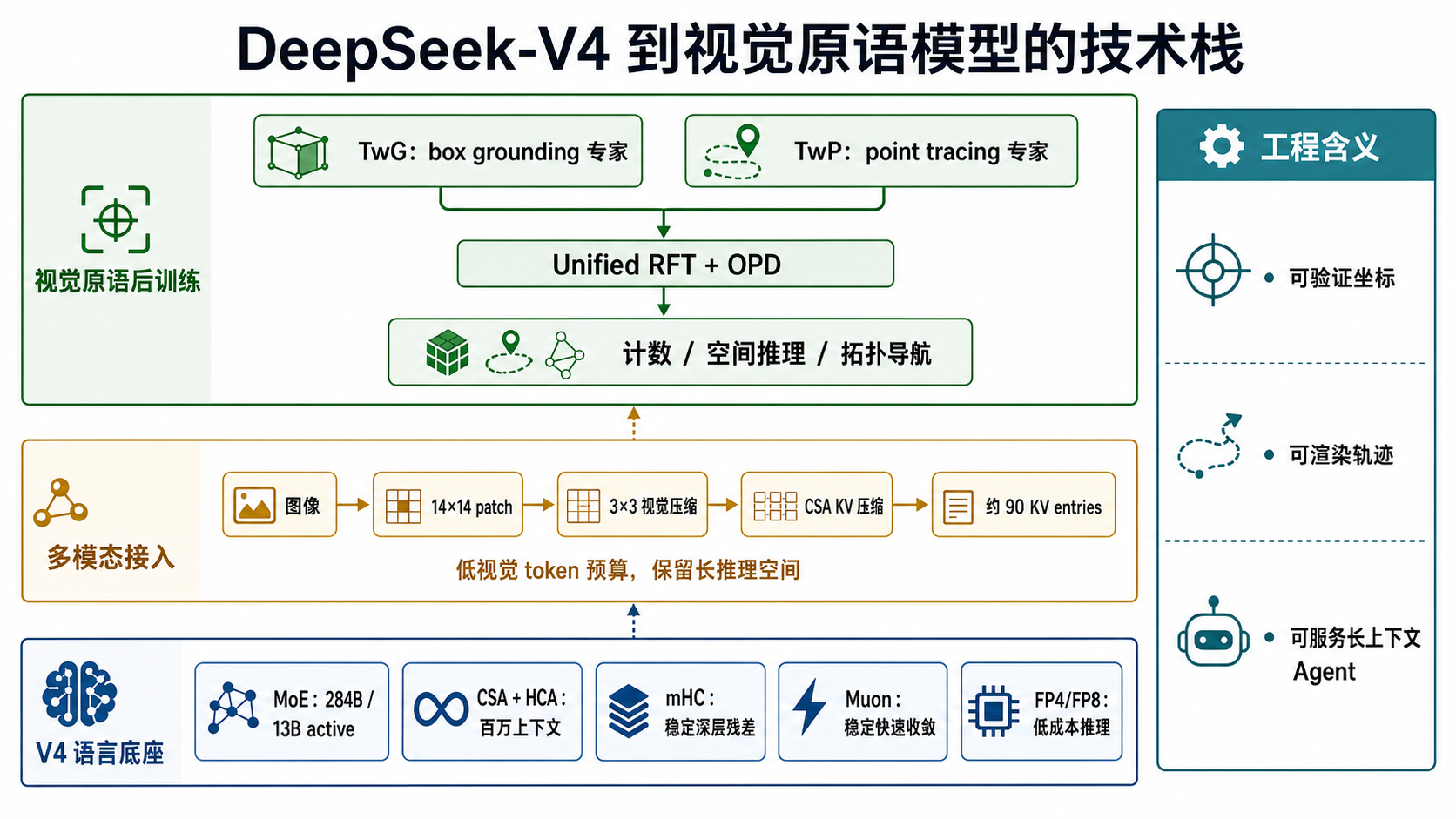

图 2：DeepSeek-V4 到视觉原语模型的技术栈

DeepSeek-V4 到视觉原语模型的技术栈

这张图解释主论文和 V4 技术报告之间的关系：V4-Flash 提供 MoE 语言底座、CSA/HCA 长上下文注意力、mHC 稳定训练、Muon 优化与低精度推理基础；多模态论文在其上接入 DeepSeek-ViT、视觉 token 压缩和视觉原语后训练。

2. 一句话读懂这篇论文

这篇论文的关键贡献不是“又做了一个更会看图的 VLM”，而是提出了一个更强的多模态推理接口：把视觉坐标原语，即 bounding box 和 point，从最终答案中的辅助输出，提升为推理过程中的最小思维单元。

论文把问题拆成两个 gap：

Perception Gap：模型看不清细节。常见解法是更高分辨率、crop、dynamic patch、高视觉 token 预算。
Reference Gap：模型即使看到了，也无法在语言推理过程中稳定指代“到底是哪一个对象/哪条路径/哪个位置”。这篇论文主攻的是这个 gap。

我的判断：这篇工作最值得重视的地方在于，它把多模态推理从“语言描述视觉”推进到“语言 + 坐标变量共同构成推理状态”。这是比单纯加大视觉 encoder 或图像分辨率更结构化的一步。

3. 核心问题：为什么自然语言 CoT 不够？

在复杂视觉任务里，纯语言 CoT 的失败经常不是因为模型完全不知道图里有什么，而是因为中间推理状态里的指代对象失真。

典型例子：

计数任务里，模型说“我看到左边有三个，右边有两个”，但没有保存每个实例的身份，后续容易漏数或重复数。
空间推理里，模型说“灰色金属物体旁边的紫色橡胶物体”，但图像中可能有多个灰色、多个金属、多个相邻对象，语言描述不足以唯一绑定目标。
迷宫和路径追踪里，语言很难表达连续曲线、交叉点、回溯路径。模型说“往右上走再往左”，但没有坐标轨迹，拓扑状态不可验证。

论文称这类失败为 Reference Gap。从研究角度看，可以把它形式化为：

语言 token 中的指代表达 r_text 需要映射到图像空间的区域/点 r_image。
当图像里存在多个候选区域时，P(r_image | r_text, image) 的熵很高。
视觉原语把 r_image 显式写成坐标变量，如 <box>[[x1,y1,x2,y2]]</box> 或 <point>[[x,y],...]</point>，从而降低指代不确定性。

这相当于给多模态 CoT 加了一层“可渲染、可校验的变量绑定系统”。

4. Visual Primitives 到底是什么？

论文定义了两类视觉原语：

Bounding boxes：适合对象定位、计数、属性比较、物体级空间关系。box 不仅提供中心位置，还提供尺度、范围、重叠关系和实例边界。
Points：适合轨迹、路径、迷宫、曲线追踪、拓扑连通性。point 更轻量，适合表达序列化的空间动作。

输出协议采用特殊 token：

<|ref|>TARGET<|/ref|><|box|>[[x1,y1,x2,y2], ...]<|/box|>
<|point|>[[x1,y1],[x2,y2], ...]<|/point|>

坐标被归一化到 0..999 的离散整数空间。这个设计很工程化：它不要求客户端知道原图像素大小，只需要把归一化坐标反投影到显示画布即可。

一个细节：PDF 文本抽取里 756×756 输入经过 14×14 patch 后是 2916 patch tokens，3×3 压缩后应为 18×18 = 324 个视觉 token；正文抽取显示为 3241，应是 324 后接脚注编号 1。再经过 CSA 的 KV 压缩后，KV cache 中约为 81 个视觉 KV entries。

5. 架构：LLaVA-like，但关键在极端视觉 token 效率

主论文的整体结构类似 LLaVA：

图像进入 DeepSeek-ViT。
ViT 输出视觉 token。
视觉 token 与语言指令拼接。
输入 DeepSeek-V4-Flash 语言模型。
模型输出语言回答，并在思考轨迹中穿插 box/point。

但这篇论文真正的架构重点是 视觉 token 极度压缩后仍要保留推理能力：

DeepSeek-ViT 使用 14×14 patch。
ViT 输出端做 3×3 spatial token compression。
V4-Flash 的 CSA 机制进一步把视觉 KV cache 压缩。
论文给出的 800×800 输入对比中，自家模型只保留约 90 个视觉 KV cache entries，却在选定视觉推理 benchmark 上达到 77.2 的平均分。

这和很多“多看一点图像 token”的路线不同。论文的假设是：如果模型能在推理过程中用坐标显式绑定对象，就不必完全依赖巨量视觉 token 来隐式记住所有空间关系。

6. DeepSeek-V4 论文对这篇多模态论文的意义

V4 技术报告给出了这篇多模态模型的基础能力来源。V4 系列包含：

DeepSeek-V4-Pro：1.6T total parameters，49B activated。
DeepSeek-V4-Flash：284B total parameters，13B activated。
两者都支持 1M token context。
V4-Pro 在 1M token 场景下，相比 DeepSeek-V3.2 只需要约 27% 的单 token inference FLOPs 和约 10% 的 KV cache。
V4-Flash 在 1M token 场景下进一步降到约 10% FLOPs 和约 7% KV cache。

V4 的关键技术点：

CSA, Compressed Sparse Attention：先把每 m 个 token 的 KV 压缩成一个 entry，再用 sparse selection 选 top-k compressed KV 做注意力。V4-Flash 中 m=4，top-k 为 512。
HCA, Heavily Compressed Attention：更激进的压缩，每 m' 个 token 合成一个 entry，但保留 dense attention；V4 中 m'=128。
Hybrid CSA + HCA：CSA 保留可选择的细粒度长程信息，HCA 提供更强压缩的全局背景，两者交替使用。
mHC, Manifold-Constrained Hyper-Connections：把 residual mapping 约束到 doubly stochastic matrix manifold，控制 spectral norm，提升深层堆叠稳定性。
Muon optimizer：对大部分矩阵参数使用近似正交化更新，提升收敛和稳定性；embedding、prediction head、RMSNorm 等仍用 AdamW。
FP4/FP8 与工程内核：MoE expert 权重、CSA indexer QK path 等用 FP4/QAT 或低精度路径，配套 TileLang、DeepGEMM、MegaMoE 等内核和推理框架。
OPD, On-Policy Distillation：V4 后训练用多教师 on-policy distillation 合并专家能力，替代混合 RL 的一部分复杂性。

多模态论文直接继承了这些能力：

语言底座用 V4-Flash，所以 13B active 的 MoE 让推理成本相对可控。
CSA 让视觉 token 的 KV cache 压缩成为可能。
1M/长上下文能力让模型能容纳更长的视觉轨迹、路径点、回溯过程。
后训练采用“专家训练再合并”的范式，和 V4 论文中的 OPD 思路高度一致。

7. 数据构造：这篇论文其实是数据工程驱动的

论文的数据部分非常重要。Visual primitives 不只是换一个输出格式，它需要让模型在大量任务中学会“什么时候框、框谁、框多少、如何用框继续推理”。

7.1 大规模 box grounding 数据

论文爬取和整理了大规模 box grounding 数据：

初始获得 97,984 个 box-grounding-related data sources。
语义质量 review 后保留 43,141 个数据源。
视觉几何质量 review 后保留 31,701 个数据源。
类别均衡采样，最终得到超过 4000 万高质量样本。

两个过滤阶段值得关注：

Semantic-based Review：过滤无意义机器码、私有实体、不可泛化标签、主观标签，例如 OK/NG。
Visual-Geometric Quality Review：过滤严重漏标、严重偏移/截断、覆盖全图的 mega boxes。

研究判断：这说明 DeepSeek 很清楚 grounding 数据的主要风险不只是 box 坐标噪声，更是“标签是否具备自然语言语义”。如果标签不可泛化，模型会学到对视觉语言对齐有害的映射。

7.2 为什么优先扩大 box，而不是 point？

论文给出三点理由：

box 更确定，point 的 ground truth 有内在歧义。
box 可退化成 point，因为一个框由两个点定义，中心点也可派生。
box 信息量更高，包含位置、尺度、几何范围。

这是合理的。Point 更适合轨迹类任务，但如果预训练阶段大规模 point 标注不稳定，会把噪声直接注入坐标 token 分布。

7.3 Cold-start 数据

后训练需要高精度 cold-start data。论文构造了四类：

Counting：约 10,000 样本。粗粒度计数用 batch grounding，一次框出所有候选；细粒度计数用逐个扫描与属性验证，并加入零答案负例。
Spatial Reasoning & General VQA：约 9,000 样本。自然图像基于 GQA，合成场景基于 CLEVR，并利用 execution trace 投影到 2D box。
Maze Navigation：约 460,000 样本。用 DFS、Prim、Kruskal 生成矩形、圆形、蜂窝拓扑迷宫，包含可解与不可解样本。
Path Tracing：约 125,000 样本。用 Bézier 曲线生成交叉路径，要求模型沿曲线输出点序列并识别终点。

我的判断：这四类任务不是随便选的。它们分别覆盖了视觉原语的四种推理压力：

实例绑定：计数。
多跳关系绑定：空间推理。
连通性搜索：迷宫。
局部几何连续性：曲线追踪。

8. 后训练：先专家化，再统一

论文的 post-training pipeline 是：

Specialized SFT
- 数据配比为 70% general multimodal / pure-text，30% visual-primitives specialized data。
- box 和 point 分开训练，得到 FTwG 和 FTwP。
- 分开训练是为了避免小规模 specialized data 下的模式冲突。
Specialized RL
- 分别对 FTwG 和 FTwP 做 GRPO。
- RL 阶段不显式监督中间 visual primitives，只需要 image、question、final answer，从而扩大可用数据。
- Reward 分三类：format、quality、accuracy。
Unified RFT
- 用专家模型 rollout 数据。
- 保留 Normal-Level 样本，随机保留 5% Easy-Level 防止简单场景遗忘。
- 从 base pretrained model 初始化，训练统一模型 F。
On-Policy Distillation
- 用 ETwG 和 ETwP 作为 teacher。
- 让 student 在自己的生成轨迹上对齐 teacher 分布。
- 使用 full-vocabulary logit distillation。

关键点是：**中间坐标不一定在 RL 阶段被逐 token 监督，而是通过最终答案和可验证 reward 间接塑形。**这降低了数据成本，但也意味着中间轨迹有可能出现“看似合理但非因果”的风险，因此 rule-based verifier 的设计非常重要。

9. Reward 设计的研究价值

这篇论文的 reward 设计比普通 VQA 更接近“视觉程序执行验证”。

9.1 Counting reward

计数使用相对误差的指数衰减：

R(y_hat, y) = alpha * exp(-beta * |y_hat - y| / (|y| + 1))

论文中 alpha=0.7, beta=3。它不是二元 exact match，而是给接近正确的答案提供平滑信号。对密集计数来说，这是更稳定的，因为误差 1 和误差 20 不该同等惩罚。

9.2 Maze reward

Maze reward 拆为：

causal exploration progress
exploration completeness
wall violation penalty
final path validity
answer correctness

这个设计很有价值：如果模型早期走穿墙，后续探索被截断，因为因果上已经无效。它不是只看最终 True/False，而是奖励每一步合法的空间推理。

9.3 Path tracing reward

Path tracing 使用双向轨迹对齐：

predicted points 到 ground-truth curve 的距离。
ground-truth points 到 predicted polyline 的距离。

双向评价很关键。只做前向，模型可以只输出靠近起点的少量安全点；只做反向，模型可以绕远路覆盖曲线但加入幻觉 detour。双向约束逼迫模型输出完整且准确的轨迹。

10. 实验结果怎么读？

论文评估包含公共 benchmark 和自建 in-house benchmark。模型对比包括 Gemini-3-Flash、GPT-5.4、Claude-Sonnet-4.6、Gemma4-31B、Qwen3-VL-235B-A22B-Thinking，以及自家 Ours-284B-A13B-Thinking。

10.1 计数

CountQA：Gemini-3-Flash 66.1/75.1，Ours 64.9/74.1，略低于 Gemini。
Pixmo-Count：Ours 89.2，高于 Gemini 88.2。
DS_Finegrained_Counting：Ours 88.7，高于 Qwen3-VL 87.2 和 GPT-5.4 84.2。

解读：公开计数上不是全面碾压，但在细粒度、自建高质量计数任务上优势明显。这符合方法特点：box 对实例绑定和属性过滤帮助最大。

10.2 空间推理与一般 VQA

MIHBench：Ours 85.3，最高。
SpatialMQA：Ours 69.4，最高。
EmbSpatial：Ours 与 Qwen3-VL 同为 83.7。
CV-Bench：Gemini 88.6，Ours 88.4，接近但不是最高。
OmniSpatial：Gemini 59.6，Ours 59.5，几乎持平。
DS_Spatial_Reasoning：Ours 98.7，最高。

解读：视觉原语对 multi-hop spatial reasoning 的增益更突出；对泛化型 VQA，它更像增强器，不一定替代更强的通用视觉语言能力。

10.3 拓扑推理是最大亮点

DS_Maze_Navigation：Ours 66.9，其他模型大多约 49-51。
DS_Path_Tracing：Ours 56.7，GPT-5.4 46.5，Gemini 41.4，Claude 30.6。

解读：这是论文最有说服力的结果。迷宫和路径追踪需要显式空间状态，传统语言 CoT 很难稳定表达。Point 序列成为“可执行轨迹”，所以模型明显受益。

10.4 Token efficiency

论文 Figure 1 强调：在 800×800 图像上，Ours 约 361 tokens / 约 90 KV cache entries，而一些 frontier 模型需要更多视觉 token。它在选定的 7 个 benchmark 上平均 77.2。

需要谨慎：论文也明确说，这个平均分只覆盖与研究主题相关的子集，不能代表模型整体能力。

11. 这篇论文的理论贡献

我认为可从五个角度理解。

11.1 从“语言链”到“带类型变量的推理链”

传统 CoT 是纯 token 序列。Visual-primitives CoT 则像给推理链引入了 typed variables：

<box> 是对象变量。
<point> 是位置/轨迹变量。
语言说明是对变量的解释和操作。

这让多模态推理更接近程序执行：先绑定变量，再对变量做计数、比较、连通性搜索。

11.2 坐标是外部化工作记忆

人类在数东西或走迷宫时会用手指、眼动、标记点。论文把这个机制类比为 deictic pointers。坐标 token 在模型生成中扮演类似“外部工作记忆”的角色：

防止重复计数。
防止对象身份漂移。
记录已探索路径。
给后续步骤提供可引用状态。

11.3 可验证中间过程

视觉原语让中间推理过程可以被 overlay 和 rule-based checker 检查。相比自然语言解释，坐标有更强的自动验证属性：

box 是否重复？
point 是否穿墙？
path 是否连续？
endpoint 是否到达？
count 是否等于 box 数量？

这为 RL 提供了高质量 dense reward，是这篇论文能做起来的关键。

11.4 视觉原语是弱形式的“神经-符号接口”

它不是完整的符号系统，但已经把连续视觉输入离散成可操作变量。可以理解为：

image features -> coordinate primitives -> language reasoning -> verifier / answer

这比纯端到端黑盒 VQA 更容易工程化，也更利于调试。

11.5 它没有解决所有视觉推理问题

视觉原语主要解决 reference 和 spatial state tracking。它不能自动解决：

图像细节看不清。
OCR 小字识别失败。
复杂视觉属性判断错误。
坐标框住了目标但语义分类错。
point 轨迹在跨域真实场景中泛化不足。

所以它应该和 high-resolution perception、region crop、tool-based vision pipelines 结合，而不是替代它们。

12. 工程化视角：如果要落地，最重要的是什么？

12.1 输出协议要稳定

实际产品中，必须把 <box>、<point> 输出作为 schema 处理，而不能只当文本：

解析失败要重试或修复。
坐标要 clamp 到 0..999。
多图输入要区分 image id。
overlay 渲染要与 resize/crop 流程一致。
点序列要做简化、平滑和连通性检查。

12.2 不建议直接暴露完整 CoT

论文里展示了长 thinking content，但产品化时要小心：

长 CoT 消耗 token。
可能泄露内部推理细节。
用户不一定需要完整思维链。

更实用的接口可能是：

{
  "answer": "...",
  "visual_primitives": [
    {"type": "box", "label": "target", "coords": [x1, y1, x2, y2]},
    {"type": "point_path", "label": "route", "coords": [[x, y], ...]}
  ],
  "short_rationale": "..."
}

12.3 UI/Agent 场景很适合

这类方法天然适合：

GUI agent：点击、拖拽、定位控件。
文档/表格视觉分析：框选单元格、区域、图表元素。
工业检测：框选缺陷并解释。
医疗影像辅助：区域 grounding + 不确定性提示。
机器人/具身智能：point trajectory 转动作路径。
教育/解题：在几何图、迷宫、复杂图示上展示推理轨迹。

12.4 需要检测“坐标幻觉”

坐标输出看起来精确，但不保证正确。落地必须加二级校验：

box 与检测器/segmenter 交叉验证。
path 与图像拓扑算法交叉验证。
计数答案与 box 数量一致性检查。
对低置信区域触发 crop-and-reason。

12.5 数据工程是壁垒

论文中 4000 万级 grounding 样本、46 万 maze、12.5 万 path tracing，不是小规模 prompt trick。要复现类似能力，最大成本在：

数据清洗。
标注协议统一。
程序化生成。
verifier 设计。
rollout difficulty mining。
专家模型合并。

13. 与 DeepSeek-V4 后训练范式的关系

V4 技术报告中，DeepSeek 把后训练重点放在 specialist training + OPD：

先训练多个领域专家。
再通过 full-vocabulary OPD 合并到统一模型。
避免简单权重合并或混合 RL 的能力互相干扰。

多模态论文几乎沿用了这个思想：

ETwG 是 grounding/box 专家。
ETwP 是 pointing/path 专家。
Unified RFT 初步整合。
OPD 把专家能力压进统一模型。

这说明 DeepSeek 的内部路线可能是：底座模型通过 V4 架构支持长上下文和低成本推理；各类专业能力用专家化 post-training 学出来；最终用 OPD 合并。多模态视觉原语只是这个范式在视觉推理上的一次集中体现。

14. 我对论文结论的审慎评价

这篇论文很强，但需要分清“已证明”和“还需证明”。

已证明得比较扎实的部分

在计数、空间关系、拓扑类任务上，显式视觉原语确实能提升表现。
视觉 token/KV cache 压缩与坐标原语结合，可以在低视觉 token 预算下保持较强推理能力。
程序化 synthetic tasks + verifier-driven RL 是训练空间推理能力的有效方式。
box 与 point 分专家训练再合并，比直接混合所有模式更合理。

仍需更多证据的部分

缺少更完整 ablation：例如同样数据但不输出视觉原语、同样 V4-Flash 但无 cold-start、同样 verifier 但无 OPD。
in-house benchmark 很关键，但外部复现需要数据和评测协议开放。
point-based topological reasoning 在真实世界跨场景泛化仍是论文自己承认的限制。
当前能力依赖 trigger words，说明模型还没完全学会自动决定何时调用视觉原语。
高分辨率细节仍受限，说明 Reference Gap 和 Perception Gap 需要联合解决。

15. 后续研究方向

我建议关注以下方向：

自动触发视觉原语
- 让模型根据任务不确定性自动决定是否输出 box/point。
- 可用 policy head 或 tool-use style router。
Perception + Reference 联合
- 先用低 token 全图推理识别候选区域。
- 对关键区域触发 high-res crop。
- 再用 visual primitives 绑定对象和轨迹。
更丰富的视觉原语
- mask：适合不规则物体。
- polygon：适合文档、地图、CAD。
- line/curve：适合路径与图形题。
- relation graph：适合多对象结构推理。
隐藏推理、显式证据
- 不暴露完整 CoT。
- 只输出 answer + visual evidence + concise rationale。
- 更适合产品和安全合规。
视觉原语 verifier 标准化
- 建立通用坐标 schema。
- 建立 overlay-based evaluation。
- 建立 rule-based + model-based hybrid reward。
从图像扩展到视频与 3D
- video point tracks。
- temporal boxes。
- 3D coordinates / camera-aware grounding。
- 对具身智能和自动驾驶尤其重要。

16. 对团队/研究者的行动建议

如果你要继续深入这条线，我建议这样推进：

先复现一个小型 visual-primitives benchmark。
- 选 counting + path tracing 两类即可。
- 输出统一 JSON schema，而不是只输出文本。
做一个 overlay viewer。
- 能把 <box> 和 <point> 直接渲染回原图。
- 这是调试和标注质量检查的核心工具。
设计 verifier。
- counting：box 数量、重复度、IoU、final answer 一致性。
- maze/path：连通性、穿墙、终点、轨迹覆盖。
做 ablation。
- text-only CoT。
- final-only grounding。
- interleaved grounding。
- interleaved grounding + verifier RL。
再考虑更大模型。
- 这篇论文启示是“接口和数据形态”优先，不是马上堆模型参数。

17. 总结

Thinking with Visual Primitives 的核心价值在于，它指出了多模态推理中一个被低估的问题：模型不只是要看清图像，还要在推理过程中稳定引用图像中的具体对象和位置。

它的解决方案非常清晰：

用 box 绑定对象。
用 point 绑定路径。
把这些坐标原语插入思考轨迹。
用 verifier 和 RL 训练模型遵守坐标推理。
借助 DeepSeek-V4-Flash 的高效长上下文架构，把视觉 token 成本压下来。

从基础研究角度，它是“多模态 CoT 的变量化/可验证化”。从工程角度，它是“把 VLM 输出变成可渲染、可调试、可执行的视觉证据”。这条路线很可能会继续影响 GUI agent、文档视觉理解、机器人路径规划、医学/工业检测等需要强 grounding 的场景。
